三兴精密模具无尘车间装修工程

公司介绍

广州三兴精密模具塑料工程有限公司为新加坡向阳集团公司分公司之一，其总公司位于新加坡。分别在中国大陆有广州、上海、苏州、中山等多家分公司，在马来西亚及美国还有其它的分公司。集精密模具、喷涂、镭射、注塑生产、加工及提供相关技术服务于一体。本项目位于广州经济技术开发区东区，主要为塑胶模具无尘车间装修工程。

工程概况

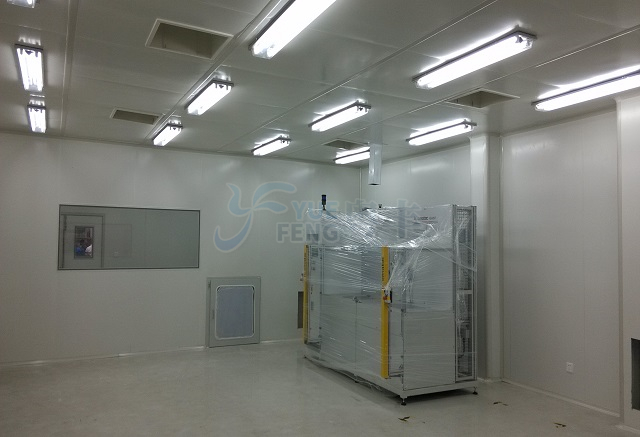

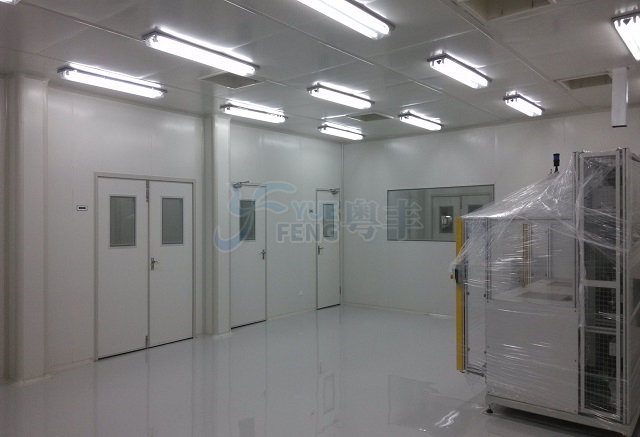

项目名称：广州三兴精密模具无尘车间装修工程

项目规模：4300㎡

洁 净 度：万级、十万级

温度标准：22±3℃

湿度标准：≤60%

模具无尘车间送风装置的设计

a.送风系统流程

送风装置按水平风管均匀送风设计.所谓水平风管均匀送风就是把等量的空气以相同的出口速度由风道上的侧孔送出.即每一送风口的风速与风量相等.夏季将室外新鲜空气过滤后直接送入车间,冬委送风时将室外冷空气过滤后加热至28℃送至车间。

b.送风管的布置

油漆车间送风水平风管上的送风侧孔,其间距为三米一个.根据车间尺寸计算送风管的长度.水平风管上侧孔与水平方向成十五度角向下倾斜

c.均匀送风管的计算方法

在一段较长的水平送风管道上开有若干个侧送风口,要实现每个侧送风口的风量与风速达到一致,做到均匀送风只有利用静压复得原理.为了达到这一原理的要求,风管纵截面的形状设计为渐变形,这种变截面风管的计算方法是静压复得法.即逐渐降低管段的动压来增加管段的静压,使两个侧送风口之间的静压复得等于两点间的摩阻以确定送风管道的截面尺寸。
